二、机箱前置音频插座和连接线

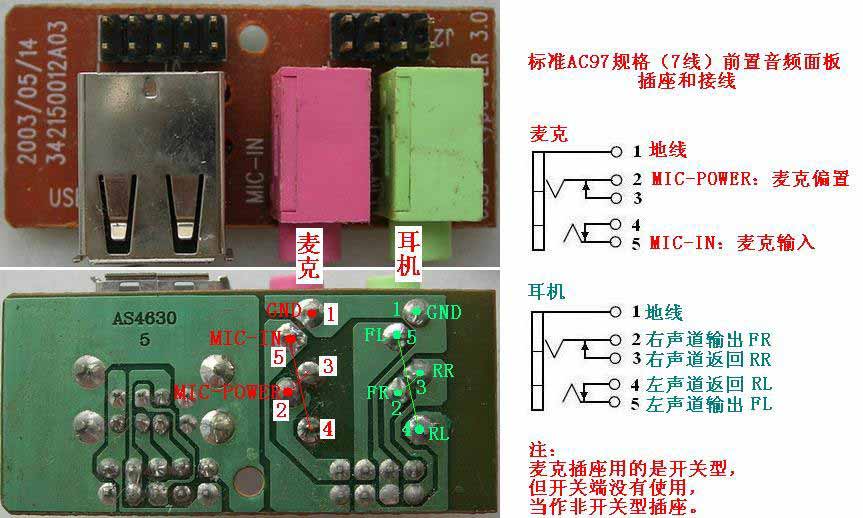

　　现在看看实际的机箱前置音频插座和连接线。符合AC97标准的前置音频面板如下图：

从上图可以看到符合AC97标准的音频接线有7根：
1   AUD_MIC_IN     前置麦克输入。
2   AUD_GND        供模拟音频电路使用的接地。
3   AUD_MIC_BIAS   麦克偏置电压。
5   AUD_FPOUT_R    输出给前置的右声道音频信号。
6   AUD_RET_R      从前置返回的右声道音频信号。
9   AUD_FPOUT_L    输出给前置的左声道音频信号。
10  AUD_RET_L      从前置返回的左声道音频信号。

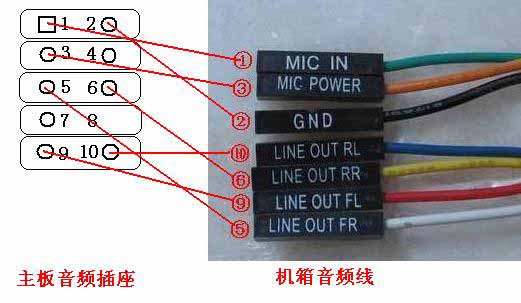

这7根线与主板的音频连接座连接方式如下图：
