附录：3.5毫米插座/插头的结构和接线方式

　　1、3.5毫米前置音频插座的结构

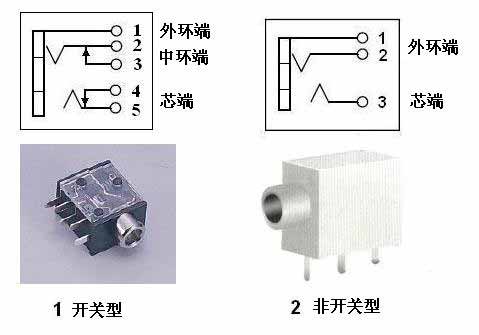

　　首先要了解前置音频插座的结构。根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：

　　开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。无开关的就没有3，4两个开关端。

　　2、3.5毫米插头结构

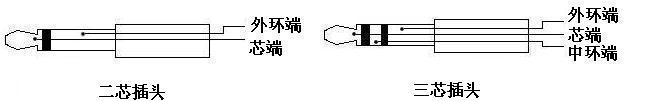

　　3.5毫米插头一般可分为三芯和二芯两种，如下图：

　　二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。现在二芯插头很少，所以麦克也用三芯插头。

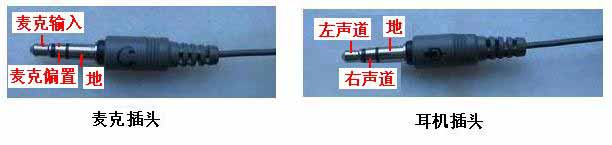

　　耳机和麦克插头的接线定义如下图：

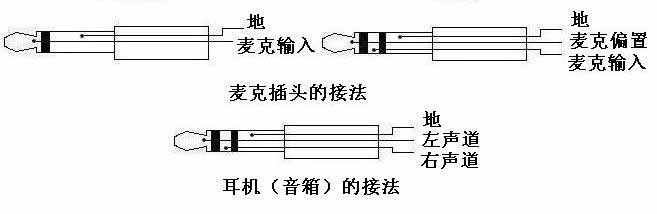

　　麦克、耳机插头的接线如下图：

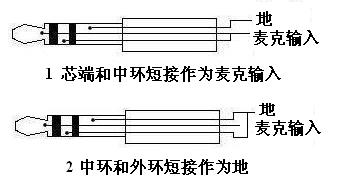

　　采用三芯的麦克插头还有两种接法，如下图：

　　这种接法没有麦克偏置，如果与麦克插座接线配合不准确。会不好用。
